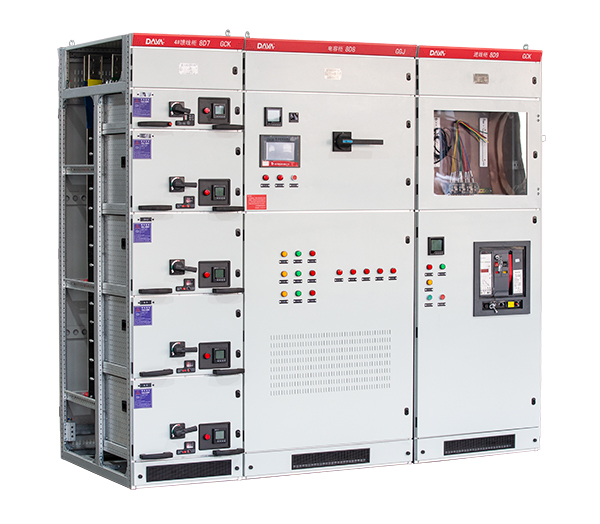

GCK(GCL)型低压抽出式开关柜
-
- 产品概述
- GCK系列低压成套开关设备由动力配电中心（PC）柜和电动机控制中心（MCC）两部分组成，适用于发电厂 、变电站、工矿企业等电力用户作为交流50Hz，******工作电压至660V ，******工作电流至2500A的配电系统中 ，作为动力配电、电动机控制及照明等配电设备的电能转换分配控制之用 。
-
工作条件 ：
⑴. 海拔高度不超过2000米。
⑵. 周围空气温度不高于+40℃ ，并且24h内平均温度不高于+35℃，周围空气温度不低于-5℃。
⑶. 大气条件 ：空气清洁，相对湿度在温度为+40℃时不超过50%，在温度较低时允许有较高的相对湿度 ，例如：+20℃时为90% 。
⑷. 没有火灾、爆炸危险 、严重污秽 、化学腐蚀及剧烈震动的场所。
⑸. 安装时，与垂直面倾斜不超过5° 。
⑹. 本产品适合以下温度运输 、储存 ：-25℃--+55℃ 。在短时间内（不超过24小时）不超过+65℃。
⑺. 如上述使用条件不能满足时，应由用户在订货时向制造厂提出 ，协商解决。
技术参数
额定工作电压（V）
380
额定绝缘电压（V）
660
额定工作频率（Hz）
50
额定工作电流（A）
水平母线
630～2500
垂直母线
1000
额定短时耐受电流
水平母线
80KA（有效值）/1秒
垂直母线
30KA（有效值）/1秒
额定峰值耐受电流
水平母线
176KA
垂直母线
110KA
主电路插接件（A）
200、400
工频耐压1分钟（V）
2500
电气间隙（mm）
＞10
爬电距离（mm）
＞12
防护等级
IP30
订货说明
操作方式：单面操作 。
安装方式 ：离墙安装。
接线方式：一次回路柜后接线 、二次回路柜前、柜后接线 。
进出线方式：可以任意从柜顶或柜底进出线。
