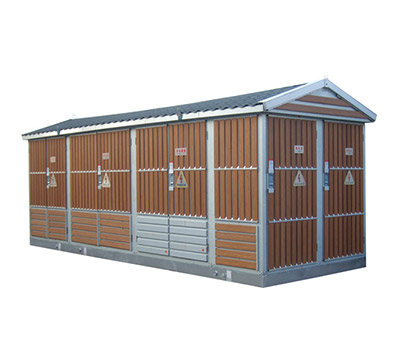

YBW-24kv 箱式变电站
-
- 产品概述
- YBW-24型箱式变电站（YBW-24组合式变电站）是由高压开关设备 、电力变压器、低压开关设备 、电能计量设备和功率补偿装置等组装在一个或几个箱体内构成的紧凑型变配电装置。本产品分敞开式和封闭式两大系列。封闭式箱变的高压部分均采用SF6环网供电单元。本产品具有成套性强 、安装周期短 、占地面积小、投资省 、运行安全可靠、造型美观、易与周围环境协调等特点 。本产品采用SC系列环氧树脂干式变压器（同时 ，也可采用油浸式电力变压器），实现供电无油化 。
YBW-24型箱式变电站适用于高层建筑、住宅小区、厂矿企业 、路灯等场所，特别是作为临时施工用电更为适宜 。本产品可根据用户需要 ，采用微处理器，对温度 、湿度、凝露进行监控，具有故障监测、记忆功能；具有电流 、电压 、功率显示记录功能，并具有通讯接口与中央计算机联网 ，可远距离控制。
-
· 型号含义
Y B W o － 24
│ │ │ │ │
│ │ │ │ │
│ │ │ │ └──────高压侧额定电压
│ │ │ └────────设计序号│ │ └─────────户外使用
│ └──────────变电站
└────────────预装
· 使用环境条件
1 、海拔高度不超过2000mm ；
2 、周围空气温度不高于+500C，不低于—300C；
3、风压不超过700Pa（相当于风速34m/s） ；
4、地震水平加速度不超过0.4m/s2 ，垂直加速度不超过0.2m/s2 ；
5、没有火灾 、爆炸危险 ，严重污秽、化学腐蚀及剧烈振动的场所 ，倾斜度不大于30 。
注：当上述使用条件不能满足使用要求时，由用户与制造厂协商。
· 产品结构
1 ，产品结构分为三个独立部分，即高压室、变压器室和低压室 。按产品的平面布置可分为目字形和品字形两种结构形式：一般采用目字形结构，当低压回路较多时才采用品字形结构。
2 ，敞开式箱变采用优质钢板焊接而成，箱体四周均为双层结构 ，箱顶夹层中还设有隔热材料，有效降低了因日照而引起的室内温度升高。变压器室底部及顶部装有自动控制的换气扇，可保证变压器在高温季节能满载安全运行。
3 ，封闭式箱变采用高强度水泥预制板及铝合金门窗组装而成，体积一般不超过15m3，具有体积小、强度高、耐腐蚀、隔热性能好等优点。
4，各室均有自动照明装置，变压器室设有轨道及变压器小车，便于变压器安装、更换 。
